Beschreibung

Die Überbauung Grünrainpark in der Luzerner Gemeinde Rain umfasst mehrere Mehrfamilienhäuser mit Tiefgarage und grosszügigen Aussenanlagen.
Im Rahmen der Bauausführung wurde Azonix mit der Datenaufbereitung der gesamten Kanalisation beauftragt – einschliesslich der Leitungen unter der Bodenplatte.

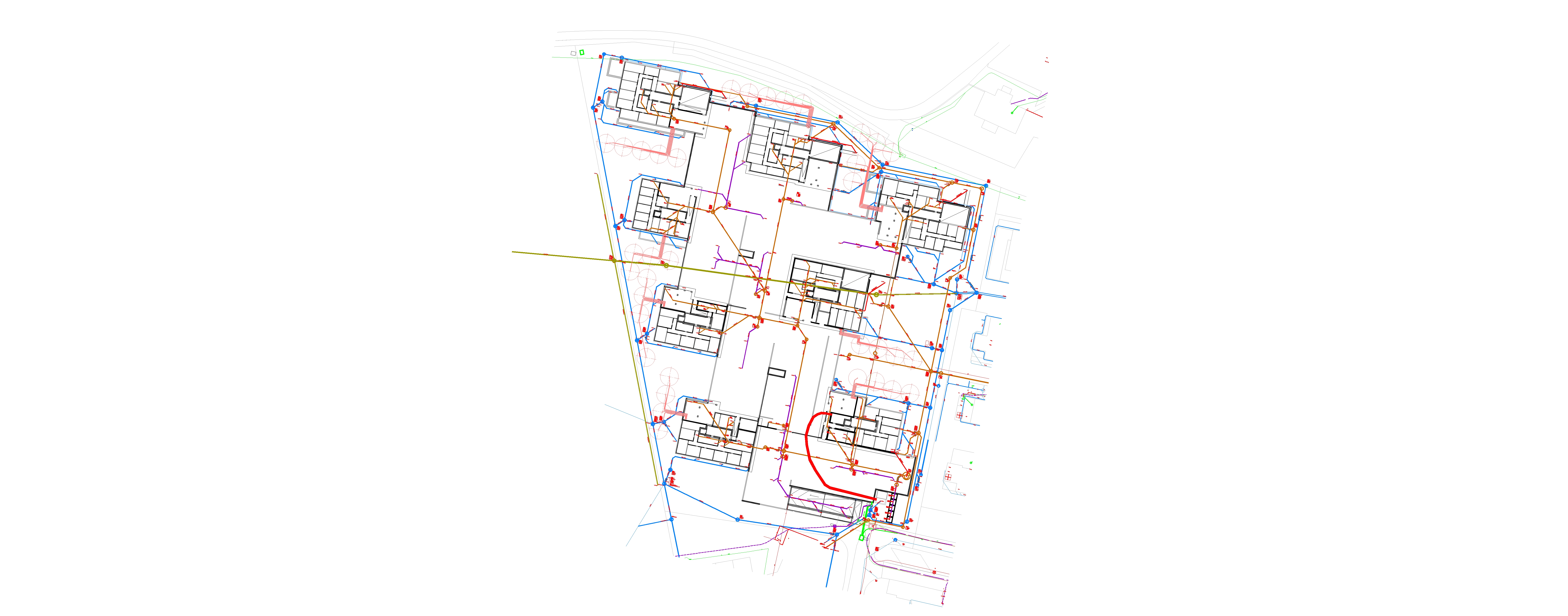

Als Grundlage dienten ausschliesslich 2D-Kanalisationspläne.

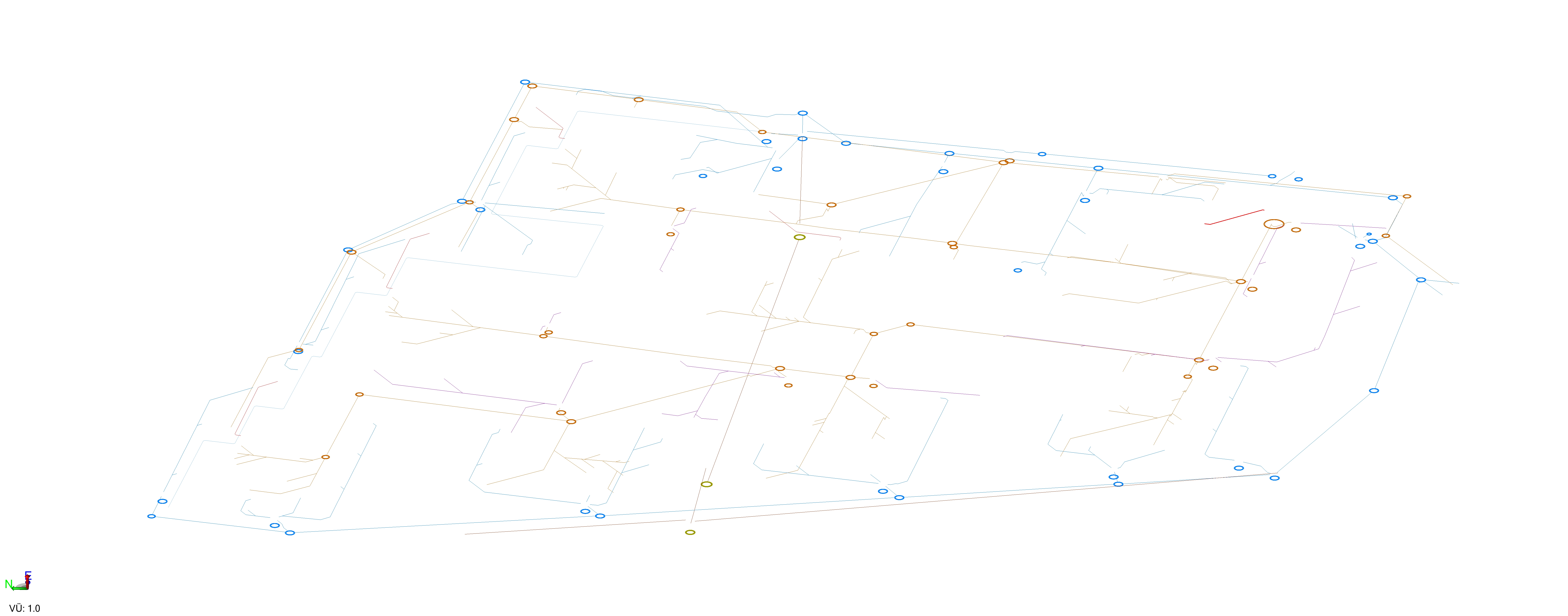

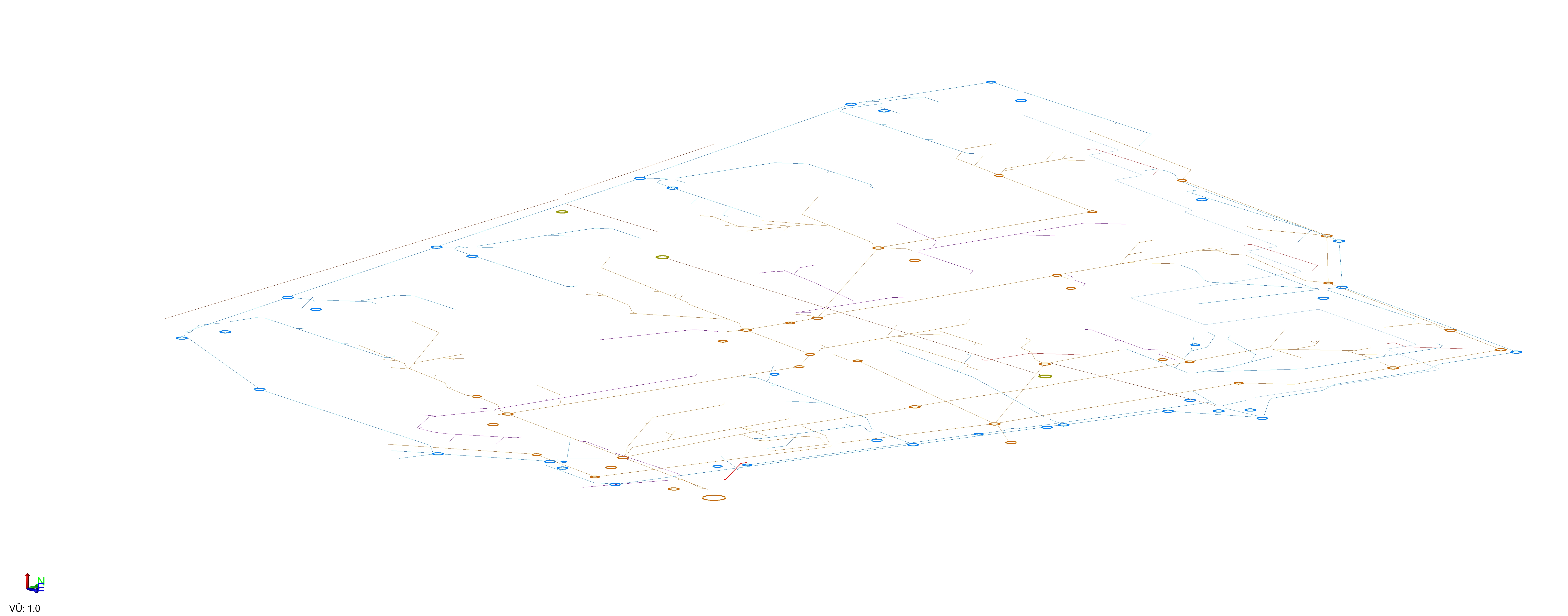

Aus diesen Unterlagen wurde ein präzises, georeferenziertes 3D-Modell der Kanalisation erstellt, das sämtliche Haupt- und Anschlussleitungen als 3D-Linien in der Unterkante Rohr abbildet.

Die aufbereiteten Daten wurden für den direkten Einsatz in Unicontrol- und Topcon- Maschinensteuerungen sowie für Leica-Totalstationen aufbereitet.
Damit konnten die Kanalachsen, Höhen und Gefälle direkt auf der Baustelleübernommen und mit höchster Genauigkeit umgesetzt werden.

Durch die 3D-Modellierung wurden potenzielle Konflikte und Unstimmigkeiten frühzeitig erkannt – insbesondere im Bereich der Leitungen unter der Bodenplatte – und konnten noch vor Ausführungsbeginn korrigiert werden.

Dank der Erfahrung von Azonix in der modellbasierten Datenaufbereitung von Werkleitungs- und Hochbauprojekten entstand eine saubere, standardisierte Datengrundlage, welche die Umsetzung auf der Baustelle erheblich vereinfachte und die Effizienz deutlich erhöhte.
