Beschreibung

Das Projekt Wasserbaumassnahmen Sarneraa Alpnach dient der Verbesserung des Hochwasserschutzes entlang der Sarneraa sowie der ökologischen Aufwertung des Gerinnes. Durch gezielte Ausbaumassnahmen sollendie Durchflusskapazität erhöht, bestehende Engstellen beseitigt und gleichzeitig die Gewässerräume naturnah gestaltet werden.

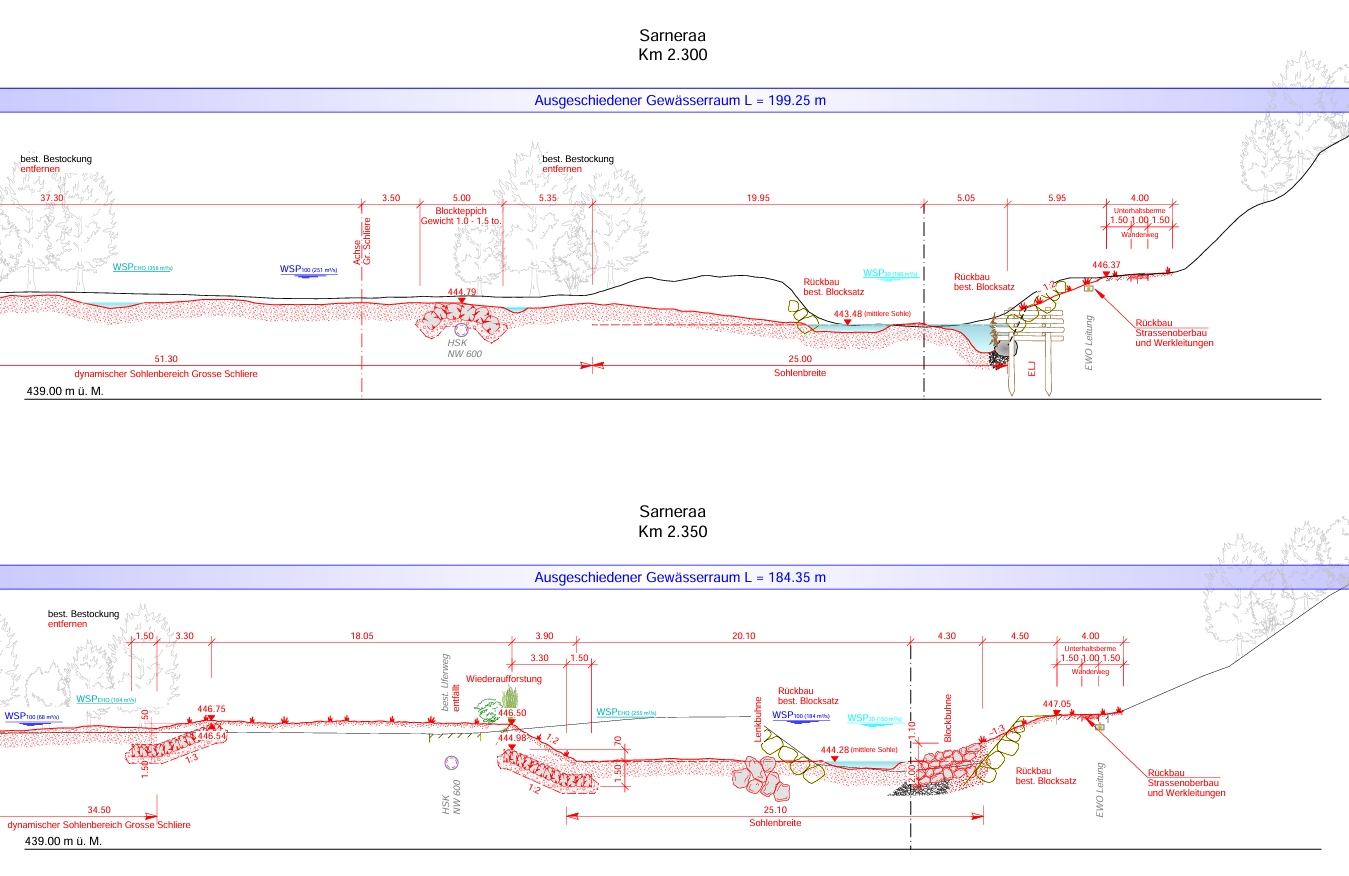

Als Grundlage für die Datenaufbereitung dienten2D-Situationspläne sowie Längs- und Querprofile des Projekts.
Die besondere Herausforderung lag darin, dass Querprofile nur in rund50-Meter-Intervallen mit Höhenangaben vorlagen. Zwischen diesen Profilen musste das 3D-Modell durch Azonix interpoliert und geometrisch plausibel ergänzt werden, um ein durchgängiges, maschinenlesbares Modell zu erzeugen.

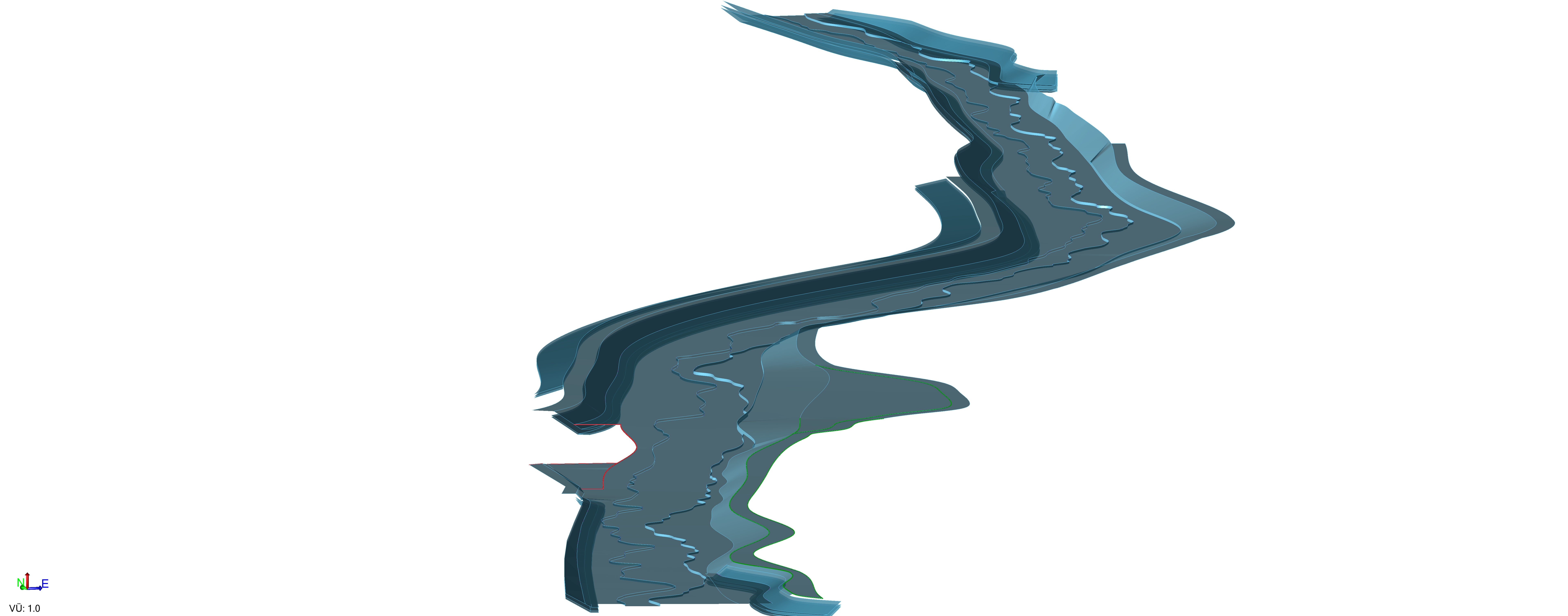

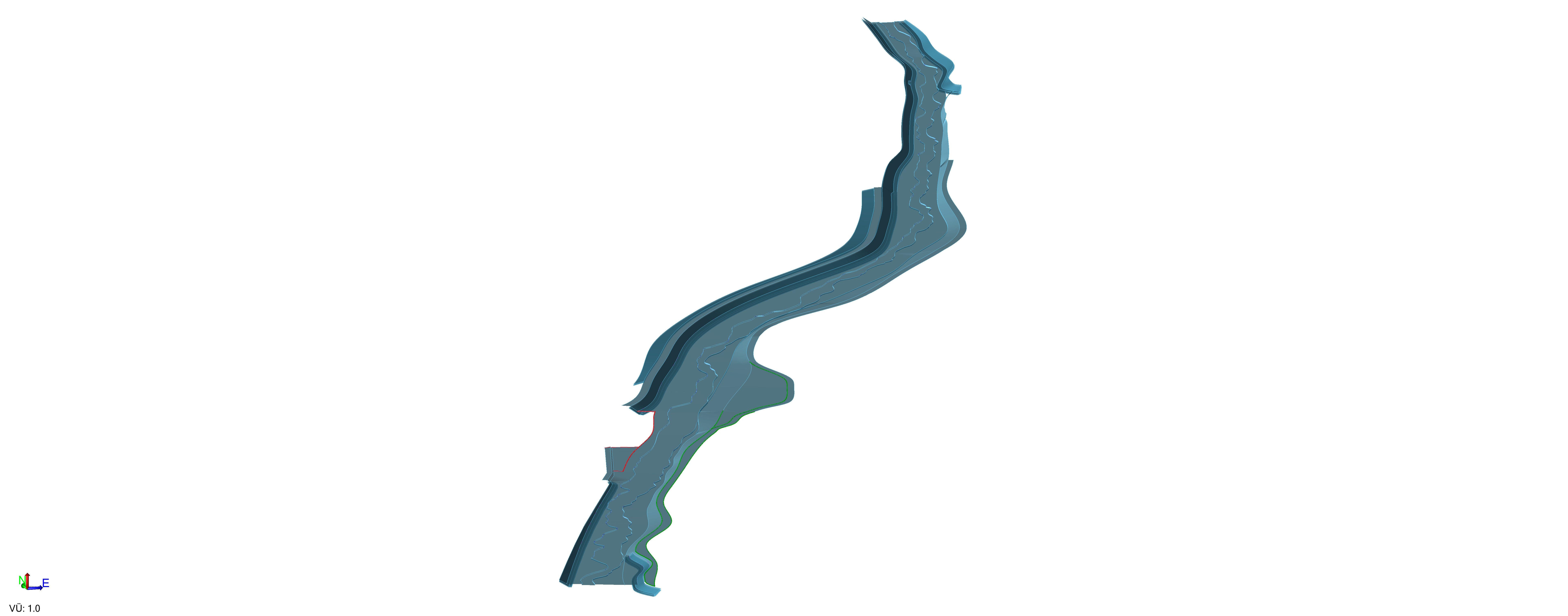

Gemäss Kundenanforderung wurden mehrere separate 3D-Modelleerstellt – unter anderem:

• ein Modell der Aushubsohle,
• ein Modell der Niederwasserrinne,
• sowie ein Modell der Oberkante des Blocksatzes (Steinschüttung).

Alle Modelle wurden georeferenziert und nachkundenspezifischen Standards aufbereitet – inklusive Layernamen, Layerstrukturen und Farbcodierung.
Dank der Erfahrung von Azonix in der Modellierung komplexer Wasserbau- und Renaturierungsprojekte konnte die Datenaufbereitung effizient und fachgerecht umgesetzt werden. Das Resultat war eine präzise, praxisnahe Datengrundlage, die direkt in die Maschinensteuerungen und Vermessungssysteme des ausführenden Unternehmens integriert werden konnte und eine effiziente, fehlerarme Ausführung ermöglichte.
